一、产品介绍
“漂伊纯”牌 PE-F 是一款去除水溶液中氟离子的专用大孔树脂。它是具有氟化物选择性官能团的交联聚苯乙烯共聚物架构的树脂。可适用于偏酸性环境中除氟，并在一定 pH 范围内具有较高氟吸附容量。该产品具有与水接触时间短，去除效果好，出水不引入其他物质，再生便捷、吸附量高设备投资成本低、运行成本低等优点。
二，理化性能指标
外观 | 白色或淡黄色球状颗粒 |
聚合物结构 | 苯乙烯- DVB |
官能团 | 稀有金属活性基团 |
离子型式 | CL |
含水量 % | 48-58 |
体积交换容量(mg-F /mL) | 12 |
视密度 g/ml | 0.69～ 0.75 |
真密度 g/ml | 1.15 ～ 1.25 |
粒度(0.315-1.25mm) % | ≥95 |
有效粒径 mm | 0.315 – 1.25 |
均匀系数 | ≤1.60 |
磨后圆球率 | ≥95 |

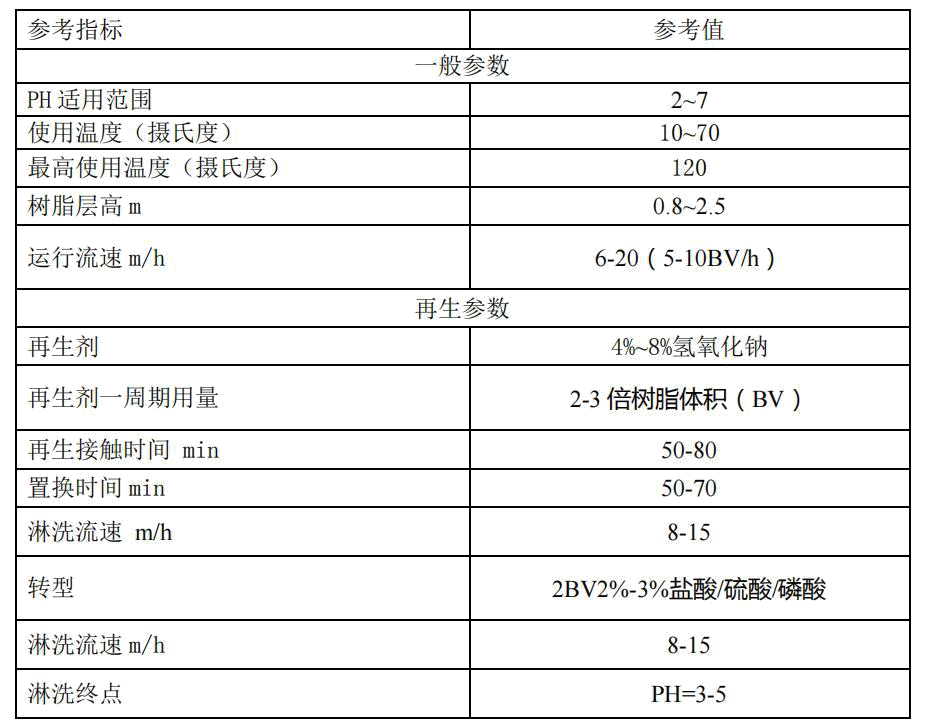

三、使用操作指标
四、产品应用
PE-F 用于饮用水及工业废水中的 F 离子去除，运行数据证明，处理后的废水可以达到环保部要求的氟含量达到排放要求。
五.树脂预处理
1、反洗 10 到 15 分钟，树脂床膨胀率控制在 30%——50%，反洗量为 2 到 5 倍的树脂床体积;
2、使用 4—5%的 NaOH 液按照 4BV/H 的流速逆流再生树脂 30—60 分钟;
3、用纯水或者软水按照 4—10BV/H 的流速反洗树脂 30 分钟;
4、用 5%浓度的 NaOH 按照 4BV/H 的流速逆洗树脂床，转型时间 30—60 分钟;
六、注意事项。
1.树脂预处理过程中可以用去离子水洗树脂。
2.树脂床层应避免气泡产生，防止因气泡导致的偏流，影响树脂使用效果。
3.防止树脂染菌，树脂使用完毕，须用清水进行彻底清洗，以除去运行过程中积聚的杂质。
4.运输过程中严防和有异味、有毒物品及强氧化剂混杂堆放，焦油对树脂的污染具有不可逆性，应避免。冬季运输需要注意保暖，严防将树脂球体冻裂。
5.料液中固形物(SS)含量要求控制在 1ppm 以内，否则，会导致树脂抱团、结块、堵塞孔道，造成
树脂吸附性能下降。
6.温度对树脂的吸附性能存在影响;温度过低会降低树脂螯合的交换反应速度，温度过高则会破坏树脂结构，影响树脂寿命，建议合适的温度控制范围在 25-65℃。
7.应尽量避免无机盐在树脂孔道及表面结晶，影响树脂吸附效果。
上一篇: 没有了！
